Transistor (NPN)

NPN

Nombre de terminales

E = Emisor, C = colector, B = base

Aplicaciones más comunes

• Amplificación de todo tipo.
• Generación de señal.
• Conmutación, actuando de interruptores.
• Detección de radiación luminosa.

Numeraciones más comunes

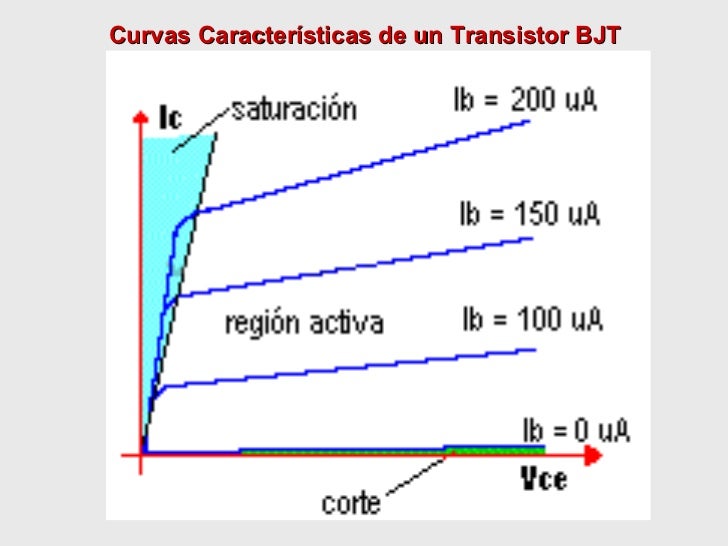

Curva característica

• Región activa: En esta región la corriente depende de la corriente de base.
• Región inversa: En este modo, las regiones del colector emisor intercambian roles.
• Región de corte: Un transistor esta en corte cuando: corriente de colector = corriente de emisor = 0, (lc = le = 0)
• Región de saturación: Un transistor esta saturado cuando: corriente de colector = corriente de emisor = corriente máxima, (lc = le = máxima)

Prueba de funcionamiento
